Spring on AWS ECS Fargate, Prometheus, Grafana, ECS discovery service를 활용한 모니터링 환경 구축

들어가며

본 글에서는 AWS ECS에 대한 모니터링 시스템을 Prometheus, Grafana를 활용하여 구축하는 방법에 대해 정리한다.

ECS에 포함되는 많은 container중 spring boot micrometer(prometheus-registry)에 대한 모니터링을 구축하는 방법에 대해서만 정리한다.

사전요구사항

• prometheus, grafana에 대한 기본지식
• Spring boot application on ECS fargate
  • 2~5 instance
  • micrometer 설정 작업완료

문제점

• spring boot application이 포함된 service는 ELB를 통해 외부접근이 가능하다.
• 동일한 VPC에 monitoring instance를 따로 만들어서 ECS에서 구동중인 여러 spring instance에 대한 prometheus metric을 수집하고자 한다면 어떻게 구현해야될까?

단순히 실행중인 모든 spring container의 private ip를 직접 prometheus static_config 값으로 사용하면 ECS 작업이 재실행되면 private ip는 동적으로 재할당되므로 지속적인 수집이 불가능하다.

ECS Discovery service?

단순 EC2 instance의 경우 EC2 Discovery service를 활용하여 원하는 EC2 instance 목록을 획득할 수 있었는데 ECS의 fargate instance는 딱히 방법이 떠오르지않아 리서치를 하다가 발견한 서비스!!!

설정값에 따라 원하는 ECS container목록을 획득 할 수 있으며 이미 dockerhub에 image도 배포 되어있었다.

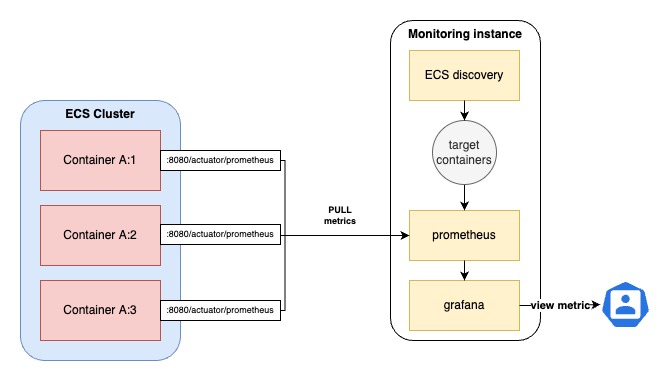

미리보기

1. ECS discovery를 사용해서 prometheus targets를 획득하여 prometheus scrape format file_sd_configs format으로 저장
2. prometheus server에서는 획득한 promethus targets에 대한 지표를 수집한다.
3. grafana에 prometheus datasource를 등록하고 원하는 dashboard를 통해 원하는 지표를 확인한다.

구축

EC2 환경에서 docker-compose를 활용하여 작업

EC2

• 수집대상 클러스터와 동일한 VPC에 위치
  • 또는, VPC 피어링 설정(서로 다른 VPC에 위치한 private ip에 접근)이 되어있어야 한다.
• 보안그룹
  • Grafana(3000), Promethues(9090) port inbound open

EC2 IAM role 설정

• ECS discovery service에 필요하며 config를 통해 Access ID, Key값을 설정해도 가능.

{
  "Version": "2012-10-17",
  "Statement": [
    {
      "Effect": "Allow",
      "Action": [
        "ec2:DescribeInstances",
        "ecs:Describe*",
        "ecs:List*"
      ],
      "Resource": "*"
    }
  ]
}

Docker compose yml

version: '3.3'

networks:
  monitor-net:
    driver: bridge

services:
  ecs-discovery:
    image: tkgregory/prometheus-ecs-discovery
    volumes:
      - ./output:/output
    environment:
      - AWS_REGION=$AWS_REGION
    command:
      - '--config.write-to=/output/ecs_file_sd.yml'
      - '--config.cluster=$AWS_CLUSTER'
    networks:
      - monitor-net

  prometheus:
    image: prom/prometheus:latest
    container_name: prometheus
    volumes:
      - ./prometheus:/etc/prometheus
      - ./output:/output
    command:
      - '--config.file=/etc/prometheus/prometheus.yml'
      - '--storage.tsdb.path=/prometheus'
    restart: unless-stopped
    ports:
      - "9090:9090"
    expose:
      - 9090
    networks:
      - monitor-net

  grafana:
    image: grafana/grafana:latest
    container_name: grafana
    restart: unless-stopped
    ports:
      - "3000:3000"
    expose:
      - 3000
    networks:
      - monitor-net

prometheus yml

global:
  scrape_interval: 5s
  evaluation_interval: 15s

scrape_configs:
  - job_name: 'prometheus'
    static_configs:
      - targets: [ 'localhost:9090' ]

  - job_name: 'ecs-discovery'
    file_sd_configs:
      - files:
          - /output/ecs_file_sd.yml
        refresh_interval: 1m

Quick start

https://github.com/ColaGom/docker-monitoring-sample

git clone https://github.com/ColaGom/docker-monitoring-sample
cd docker-monitoring-sample
vim .env //setup your env
docker-compose up

참조

https://github.com/teralytics/prometheus-ecs-discovery

Prometheus-Configuration
